 ◆ CDs    ++ にわとり [URL]   [返信] [引用]

 		 すごいな。
https://www.youtube.com/watch?v=JPLhhGvLXGg

..2024/08/25(日) 18:25 No.577

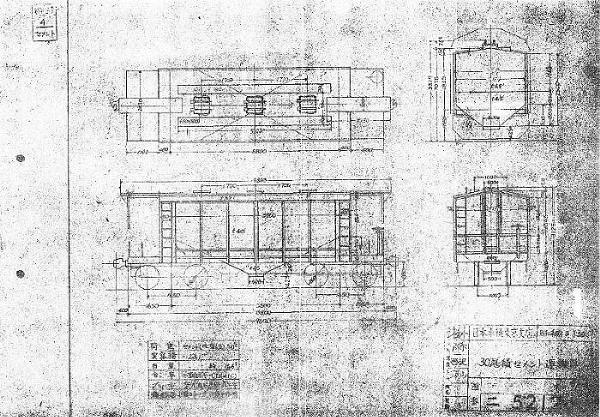

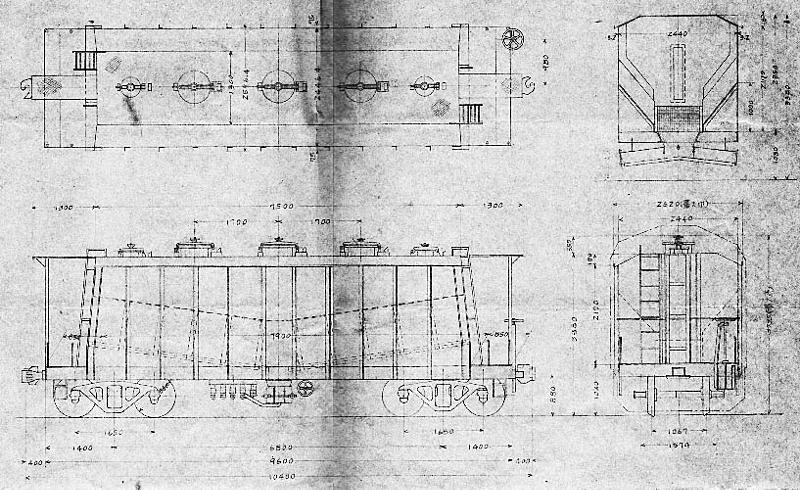

 ◆ セメント車を描いていこうとしたけど、    ++ にわとり [URL]   [返信] [引用]

 		 .jpg / 48.8KB

これは何だろう？
ホキ1初期車なのか？もしかして秩父鉄道ホキ1000形？
https://isesakikidou.sakura.ne.jp/photo/titibutetudou-hoki-1000-a.jpg

秩父セメント納入だから秩父鉄道ホキ1000形の方か。

..2024/05/11(土) 23:20 No.560

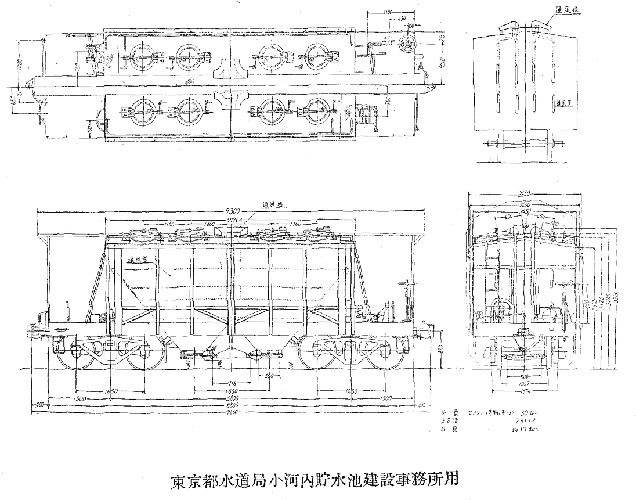

 ◆ 某書より。    ++ にわとり [URL]   [引用]

  		.jpg / 89.1KB

東京都量産車。
https://isesakikidou.sakura.ne.jp/photo/toukyoutohoki1ryousannsya.jpg

..2024/05/12(日) 16:25 No.561

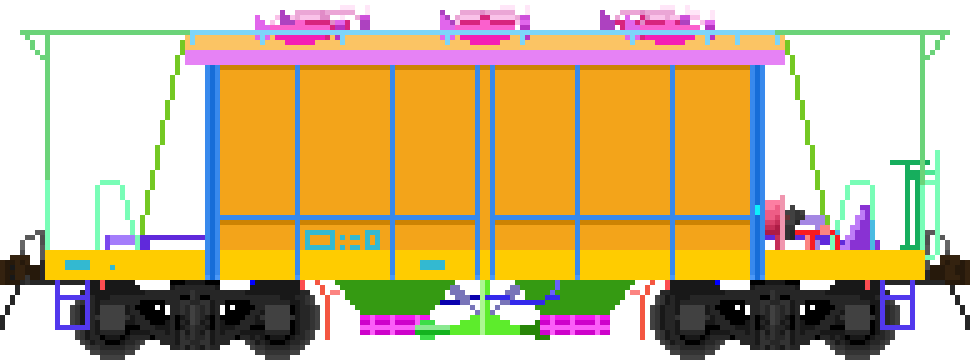

 ◆ 日本セメント新製のホキ3500形の、    ++ にわとり [URL]   [引用]

  		.png / 6.0KB

空制装置の配置が良く判らない。
ユルメ弁引棒があれば補助空気ダメの位置が分かるのだが、見つからない。
それに、最初はシリンダ共々床下に有ったのを、ごく早い段階の改造で床上に移設しているようなのだ。
原型はデッキ上には何も配管が無かった。

まあ、解らないからと言っているだけじゃ いつまでたっても描けないので、私の絵では、制御弁交換しやすい常識的な位置に配置しておいた。

..2024/05/18(土) 17:40 No.562

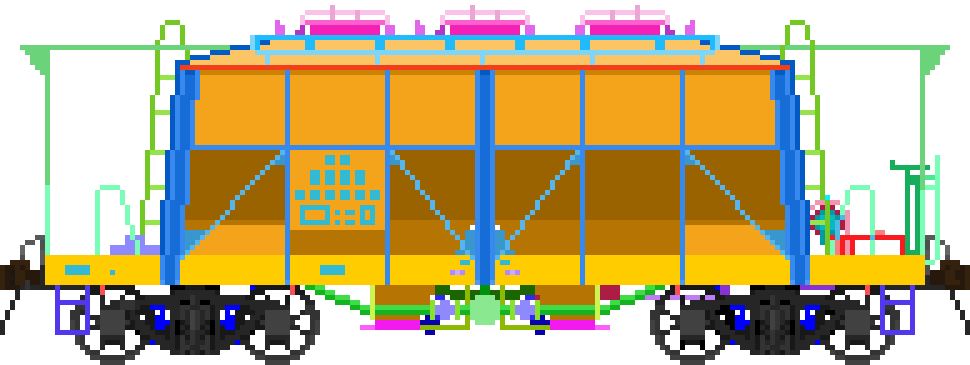

 ◆ 電源開発出自のホキ3500。    ++ にわとり [URL]   [引用]

  		.png / 5.3KB

積込口が６個あるんだけど、前後左右均等に配置されてなくて変。
具体的には中央列に３個、2-4位寄りに３個。1-3側にはランボード。で、車端よりの積込口は枕木方向に並んでなくて、前後がズレてる。
ややこしい。

..2024/05/19(日) 11:20 No.563

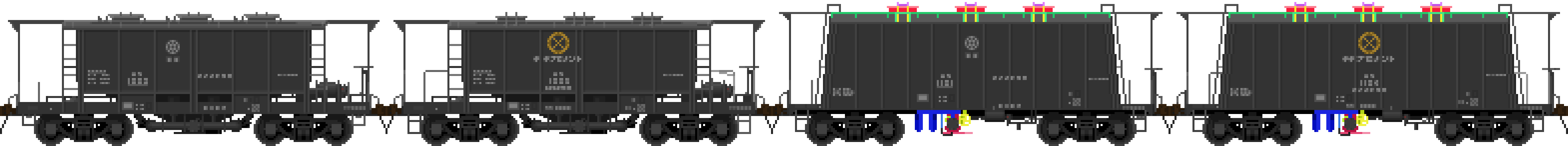

 ◆ 三岐ホキ3000、ホキ4000解析完了。    ++ にわとり [URL]   [引用]

  		.png / 13.7KB

三岐の貨車は手スリとか１両毎に個体差があって、平均値を出すのに苦労した。時代によっても変化するし。まあ、こんなもんでしょ。

..2024/06/09(日) 01:51 No.564

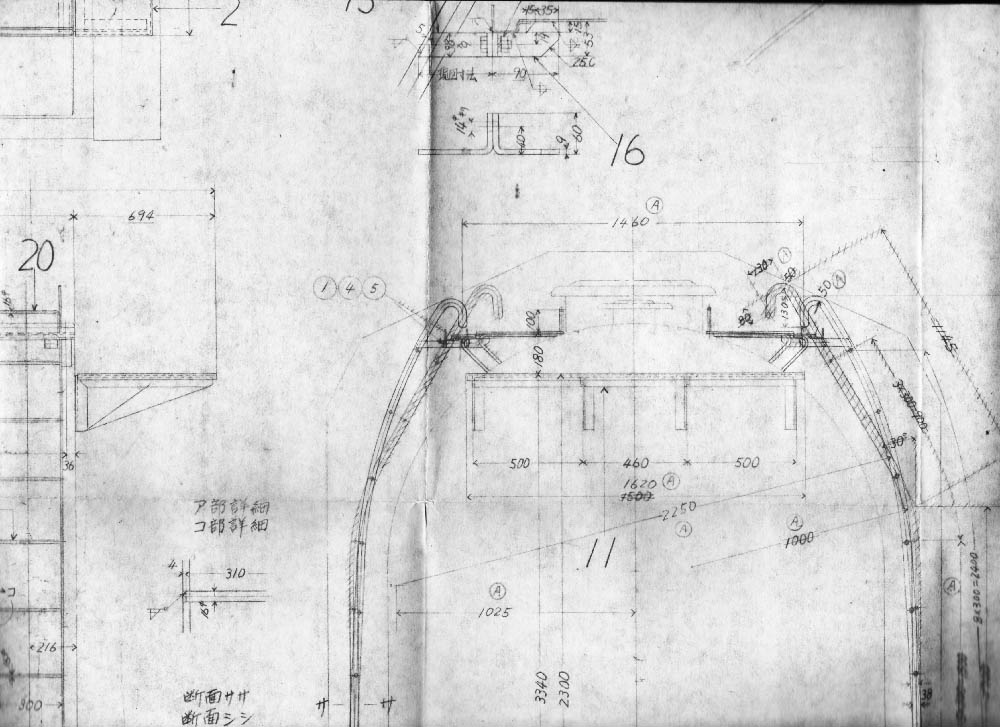

 ◆ 確度甲。    ++ にわとり [URL]   [引用]

  		.png / 10.7KB

秩父ホキ1000形に続いて秩父ホキ1100形の解析も完了。
ホキ1100形の方はチチブ向けホキ3100形の部品の詳細なやつから寸法を得た。
全高はスペック上は秩父ホキ1100形が3710mm、秩父ホキ1200形（チチブホキ3100形）が3610mmなんだけど、これはハッチの吊り金具を目一杯高くした伸ばした際の理論的な数値で、車体自体の高さはどちらも同じようだ。

..2024/06/22(土) 00:07 No.566

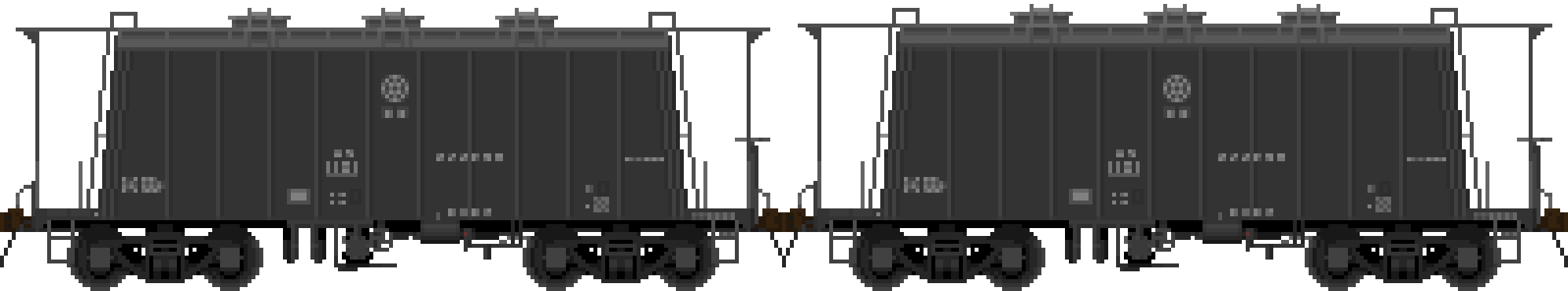

 ◆ と、思ったんだけど、    ++ にわとり [URL]   [引用]

  		.png / 6.2KB

チチブ向けホキ3100形は日車製か・・・ということで小野田（東洋）ホキ3100形の車体寸法を採用して屋根を１ドット（300mm→350mm）高くした。
と言ってもそのまま高くするだけでは変な感じなので、側板との境界の表現を変更。これは側板高さが東邦2020mm日車2000mmなので理に適っている。
にしてもスペック上１ドット高さが足りないが、それは小野田とチチブじゃハッチの構造が違うのだから、これでいいと思う。

..2024/07/05(金) 23:52 No.567

 ◆ チチブ ホキ3168〜3177、3221〜3226    ++ にわとり [URL]   [引用]

  		.jpg / 48.8KB

写真を見ると、エアスライド配管の位置が両側面で違うようだ。

..2024/07/08(月) 23:24 No.568

 ◆ ところで、    ++ にわとり [URL]   [引用]

  		有蓋ホッパ車のすべてで、秩父セメント最終作のホキ3221〜3226はエアスライド１列というのは間違いで、ホキ3168〜3177のロットからエアスライド１列に変更されている。
両ロットは 屋上歩行板と柱の接合部の処理に違いがある。
なお、どちらのロットとも、後年、通気装置とエアスライド配管が改造されている。
上の図で見られる横送りエアスライドの斜めの配管は。東洋製ホキ5700形にも見られたもので、後年水平に改造されている。

..2024/07/10(水) 21:36 No.569

 ◆ タキ5300形の、    ++ にわとり [URL]   [引用]

  		.jpg / 117.4KB

タキ5300〜5309号車とタキ5310〜5333号車は踏板周りが違う。
踏板幅を500mm→530mmに拡幅している。

..2024/08/13(火) 22:06 No.575

 ◆ 日鐵セメントの社紋の色が、    ++ にわとり [URL]   [引用]

  		.png / 30.6KB

分からん。
多分赤だと思うんだけど。

..2024/08/18(日) 02:43 No.576





 ◆ 常磐線　石炭列車につながる三角屋根付きの石炭無蓋車について    ++ よこさん   [返信] [引用]

 		 .jpg / 6.6KB

お世話になります。明治時代の貨車群をNゲージで再現している者です。
添付画像のように、常磐線の石炭列車には屋根付の無蓋緩急車が存在しますが、写真を見る限り、丸屋根に油灯が載ったものと三角屋根のものが確認できます。
前者は形式図があるのでわかりますが、後者の正体がよくわかりません。
もし鮮明な写真をご存じであれば教えていただきたいです。
よろしくお願いいたします。

..2024/07/31(水) 11:41 No.571

 ◆ よこさんさんこんにちは。    ++ にわとり [URL]   [引用]

  		古典貨車は私も何か特別な資料を持っているわけではないので、分からない事だらけです。
国鉄の形式図に載っていない車両の方が多いような気もしますし、形式図の絵はあくまで参考で、これも炭緩形の１バリエーションに過ぎない気もします。
また、撮影時期によっては、これが炭緩形の原型の可能性もありますね。

..2024/07/31(水) 19:17 No.572

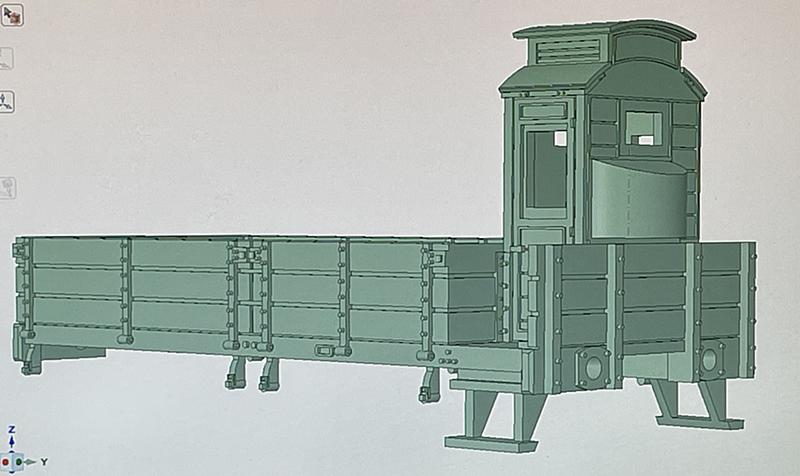

 ◆ Re:よこさんさんこんにちは。    ++ よこさん   [引用]

  		.jpg / 48.8KB

失礼いたしました。ありがとうございます。
形式図通りと行かないのが難しいところですね。

今のところ、形式図にある通りの石炭緩急車はご覧の通りCADに起こせました。
このあとレジンで3Dプリントしてみます。

私ごとですが、鉄道模型コンベンション（JAM）2024に
「オカジョーキーズ」という団体で出展します。
明治時代の古典貨物列車はもちろん、主に戦前の様々な模型を走らせます。
また、それに似合う戦前型モジュールも繋げています。

よろしければ是非ご検討くださいませ。

..2024/08/01(木) 21:25 No.573

 ◆ よこさんさんの事は、    ++ にわとり [URL]   [引用]

  		風の噂で存じております。
製作活動楽しんでくださいね。

..2024/08/01(木) 23:27 No.574





 ◆ はじめてクラファンとやらに投資してみた。    ++ にわとり [URL]   [返信] [引用]

 		 重音テトが歌って踊る、生演奏ライブがやりたい！
https://t.co/Gj5rVm5siR

別にライブに行きたいわけじゃないし、物品が欲しいわけでもないが、文化への投資。
8000円。
盛り上がってくれればそれでよい。

..2024/07/23(火) 23:02 No.570





 ◆ 重音テトは声が良いんだよな。    ++ にわとり [URL]   [返信] [引用]

 		 UTAUもSVも。
SVが出てから創作に接触する機会が増えて、とてもうれしい。

がらんどう / 重音テト
youtube.com/watch?v=7pn1NKEhfrs

Mediocrity - 重音テト
youtube.com/watch?v=LNmMJwid77c

餞に愛を/sabio feat.重音テト
youtube.com/watch?v=H8r_15OzLlo

KIRA - WILDCARD ft. Kasane Teto AI (Original Song)
youtube.com/watch?v=v1TaIfKctPo

..2024/05/06(月) 16:49 No.559

 ◆ 追加。    ++ にわとり [URL]   [引用]

  		蠢くcity / 小春六花, 花隈千冬, 重音テト, ついなちゃん (Booming City)
https://www.youtube.com/watch?v=ttfgCZ6Dxmc

あいされたい - 重音テト・可不・ナースロボ＿タイプT
https://www.youtube.com/watch?v=gwfj5Awt3ng

..2024/06/09(日) 01:55 No.565
